T3 360 AVM Σύστημα CVBS AHD Εισόδου κάμερας και CVBS HDMI έξοδος NTSC PAL συμβατό σχεδιασμό

T3 360 AVM Σύστημα CVBS AHD Εισόδου κάμερας και CVBS HDMI έξοδος NTSC PAL συμβατό σχεδιασμό

Ονομασία μάρκας: Customized
MOQ: 300
Τιμή: Negotiatable
Όροι πληρωμής: T/T,L/C
Ικανότητα εφοδιασμού: 100000 τεμάχια/μήνα
Πληροφορίες λεπτομέρειας
Πιστοποίηση:
E-Mark, CE, FCC, RoHS
Εισαγωγή καμερών:
CVBS/AHD
Έξοδος σήματος:
CVBS/HDMI/VGA
Περιοχή εργασιακής τάσης:
-40°C~85°C -40°F~185°F
Πρότυπο εξόδου σήματος:
NTSC/PAL
Επίδειξη:
2D / 3D γύρω από την εικόνα
Χαρακτηριστικά ADAS:
Βοήθεια στάθμευσης, προειδοποίηση από απόσταση με υπερηχητικό ραντάρ, λειτουργία DVR, ανίχνευση κινο
Διορισμός ανθεκτικότητας σε νερό και σκόνη:
IP69K
Εφαρμογή:
Αυτοκίνητο
Συσκευασία λεπτομέρειες:
Κανονική συσκευασία εξαγωγής, προσαρμοσμένη
Δυνατότητα προσφοράς:
100000 τεμάχια/μήνα
Επισημαίνω:

T3 360 Σύστημα AVM

,

Σύστημα CVBS 360 AVM

,

ΑHD Cvbs AHD κάμερα

Περιγραφή προϊόντων
Επισκόπηση

Η λύση T3 360AVM της CandidTech υποστηρίζει είσοδο σήματος κάμερας CVBS και κάμερας AHD σε μορφή NTSC/PAL και έξοδο σήματος βίντεο CVBS, VGA και HDMI, διασφαλίζοντας απρόσκοπτη ενσωμάτωση με τα συγκεκριμένα συστήματα οθόνης ψυχαγωγίας του αυτοκινήτου.

Επιπλέον, αυτή η λύση προσφέρει ισχυρές λειτουργίες, όπως περικοπή FOV (Οπτικό Πεδίο) και τη δυνατότητα επικάλυψης γραμμών τροχιάς και άλλων σχετικών πληροφοριών.

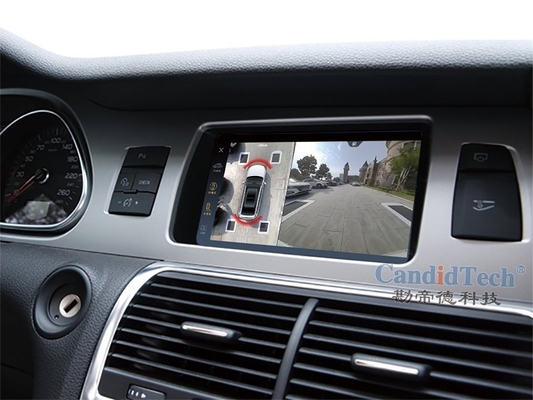

Το σύστημα ECU στέλνει τα βελτιωμένα δεδομένα εικόνας στο σύστημα οθόνης εντός του αυτοκινήτου, παρουσιάζοντας ένα σαφές και διαισθητικό οπτικό αποτέλεσμα. Με την απρόσκοπτη τεχνολογία συρραφής εικόνων, μπορεί να δημιουργήσει μια πανοραμική θέα 360 μοιρών για το όχημα, δίνοντας στους οδηγούς μια ολοκληρωμένη άποψη του περιβάλλοντος του οχήματος, η οποία βελτιώνει σημαντικά την ασφάλεια και την ευκολία οδήγησης.

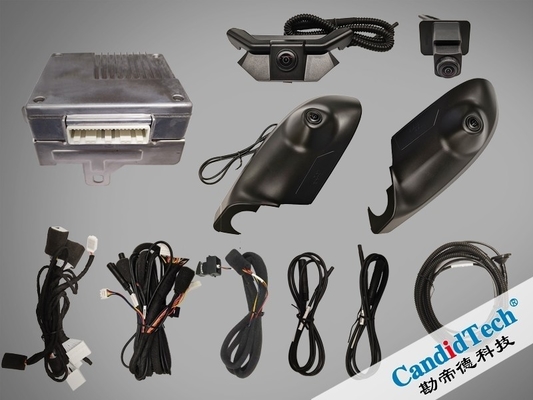

 360 AVM System


Η πρόταση συστήματος CandidTech T3 360 AVM έχει επιτύχει μαζική παραγωγή σε έργα όπως το Alphard και το Vellfire στο Χονγκ Κονγκ και τη Μαλαισία, καθώς και το Subaru και το Sylphy στη Σιγκαπούρη.

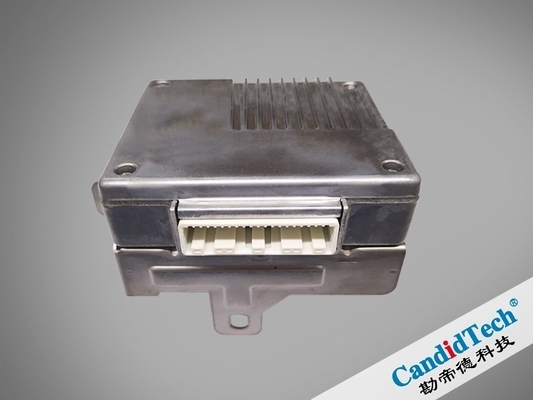

ΠΡΟΔΙΑΓΡΑΦΕΣ - ECU

Τάση Λειτουργίας

9~32VDC
Ρεύμα Λειτουργίας <1A @ 13.5VDC
Ρεύμα Ηρεμίας <1mA
Κατανάλωση Ενέργειας <15W
Χρόνος Ψυχρής Εκκίνησης <4S
Θερμοκρασία Λειτουργίας -40℃ ~ 70℃
Θερμοκρασία Αποθήκευσης -40℃ ~ 85℃
Μορφή Βίντεο Εξόδου NTSC / PAL
Σήμα Βίντεο Εξόδου CVBS / HDMI / VGA
Καθυστέρηση Εναλλαγής Βίντεο <50ms
Ρυθμός Καρέ Εξόδου 30 fps
Καθυστέρηση μεταξύ Εικόνων <100ms(λιγότερο από 3 καρέ)

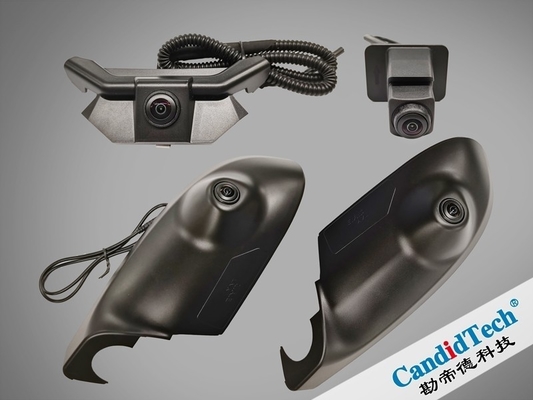

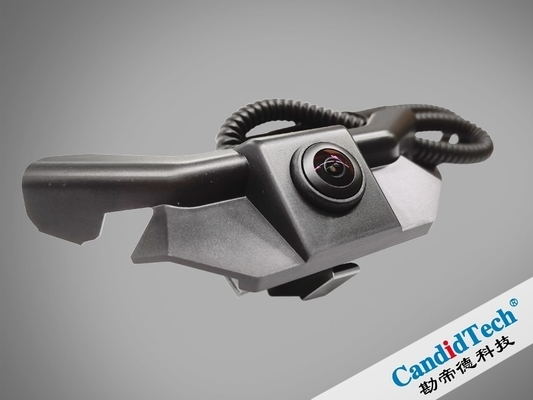

ΠΡΟΔΙΑΓΡΑΦΕΣ - ΚΑΜΕΡΕΣ

Αισθητήρας Εικόνας

ASX340 (1/4" 4:3 IT CMOS)
Τάση Λειτουργίας 4.5V~5.5V
Ρεύμα Λειτουργίας <100mA
Θερμοκρασία Λειτουργίας -40℃ ~ 85℃
Θερμοκρασία Αποθήκευσης -40℃ ~ 85℃
Υγρασία Λειτουργίας 90±5 %RH
Επίπεδο Αδιαβροχοποίησης (με καλωδίωση) IP69
Ενεργά Εικονοστοιχεία 720(H) x 480(V)
Οριζόντιο FOV 192±4°
Κάθετο FOV 142±4°
Μορφή Εξόδου Βίντεο NTSC / PAL
Σήμα Κάμερας CVBS / AHD
Λόγος S/N >46dB
Δυναμικό Εύρος 73.8dB
Αυτόματη Ισορροπία Λευκού (AWB) Ναι
Αυτόματος Έλεγχος Κέρδους (AGC) Ναι
Αυτόματος Έλεγχος Έκθεσης (AEC) Ναι
Ρυθμός Καρέ 30 fps
Τύπος Κλείστρου Ηλεκτρονικό Κλείστρο Κύλισης (ERS)
Ελάχιστος Φωτισμός 1.0lux (50 IRE συμπεριλαμβανομένου του set-up)
Χρόνος Απόκρισης <1s (Από θολή εικόνα σε καθαρή εικόνα)
Ανάλυση Εικόνας Οριζόντια≥ 300 γραμμές; Κάθετη ≥ 300 γραμμές
Ακρίβεια Οπτικού Άξονα ±2°

Ποια είναι τα κύρια πλεονεκτήματα της CandidTech στην ανάπτυξη του Συστήματος 360 AVM; 1. Προηγμένη Τεχνολογία Σύντηξης Αισθητήρων

Ως προμηθευτής Tier1/Tier2 με 10ετή εμπειρία σε εξαρτήματα 360 μοιρών για αυτοκίνητα OEM/ODM, έχουμε κατακτήσει προηγμένη τεχνολογία σύντηξης αισθητήρων. Υποστηρίζουμε την ενσωμάτωση πολλαπλών καμερών υψηλής ανάλυσης, αισθητήρων υπερήχων και μερικές φορές ακόμη και αισθητήρων ραντάρ.

2. Επεξεργασία Εικόνας Υψηλής Απόδοσης

Οι αλγόριθμοι επεξεργασίας εικόνας υψηλής απόδοσης που αναπτύχθηκαν εσωτερικά αποτελούν ένα βασικό πλεονέκτημα. Αυτοί οι αλγόριθμοι μπορούν να επεξεργαστούν γρήγορα τον μεγάλο όγκο δεδομένων εικόνας που συλλέγεται από τις κάμερες. Βελτιώνουν την ποιότητα της εικόνας, διορθώνουν την παραμόρφωση του φακού και εκτελούν συρραφή πολλαπλών όψεων κάμερας σε πραγματικό χρόνο για τη δημιουργία μιας απρόσκοπτης πανοραμικής θέας 360 μοιρών. Αυτό διασφαλίζει ότι ο οδηγός μπορεί να βλέπει καθαρά όλα τα πιθανά εμπόδια και κινδύνους γύρω από το όχημα, ακόμη και σε σύνθετες συνθήκες φωτισμού.

3. Προσαρμοσμένες Λύσεις Λογισμικού

Προσφέρουμε εξαιρετικά προσαρμοσμένες λύσεις λογισμικού προσαρμοσμένες στις συγκεκριμένες ανάγκες διαφορετικών κατασκευαστών αυτοκινήτων. Το λογισμικό μας μπορεί να ενσωματωθεί στο υπάρχον σύστημα ψυχαγωγίας εντός του αυτοκινήτου, στα συστήματα υποβοήθησης οδηγού και στο ECU του οχήματος. Αυτό επιτρέπει την απρόσκοπτη λειτουργία και τον έλεγχο του συστήματος περιμετρικής θέας 360 μοιρών.

4. Αξιόπιστη Συνδεσιμότητα και Μετάδοση Δεδομένων

Διασφαλίζουμε αξιόπιστη συνδεσιμότητα και μετάδοση δεδομένων υψηλής ταχύτητας. Χρησιμοποιώντας προηγμένα πρωτόκολλα επικοινωνίας όπως το GMSL (Gigabit Multimedia Serial Link), μπορούμε να μεταφέρουμε μεγάλους όγκους δεδομένων εικόνας από τις κάμερες στην κεντρική μονάδα επεξεργασίας σε πραγματικό χρόνο χωρίς απώλεια σήματος ή καθυστέρηση. Αυτό είναι ζωτικής σημασίας για την ομαλή λειτουργία του συστήματος, ειδικά όταν πρόκειται για εφαρμογές πραγματικού χρόνου όπως η δυναμική καθοδήγηση στάθμευσης.

5. Εξαιρετική Περιβαλλοντική Προσαρμοστικότητα

Τα προϊόντα μας είναι σχεδιασμένα για εξαιρετική περιβαλλοντική προσαρμοστικότητα. Μπορούν να αντέξουν ένα ευρύ φάσμα θερμοκρασιών, από εξαιρετικά ψυχρές έως πολύ ζεστές συνθήκες. Με υψηλά επίπεδα αδιαβροχοποίησης και αντοχής στη σκόνη (IP67 ή ανώτερο), οι κάμερες και οι αισθητήρες μας μπορούν να λειτουργούν κανονικά σε διάφορες δύσκολες καιρικές συνθήκες και συνθήκες δρόμου. Αυτό διασφαλίζει τη μακροπρόθεσμη αξιοπιστία και σταθερότητα του συστήματος περιμετρικής θέας 360 μοιρών, το οποίο εκτιμάται ιδιαίτερα από τους κατασκευαστές αυτοκινήτων.

Για περισσότερες πληροφορίες σχετικά με καινοτόμα χαρακτηριστικά και λειτουργίες του συστήματος περιμετρικής θέας 360 της Candid, επισκεφθείτε τη διεύθυνση [https://www.candidelectronics.com/around-view-monitor-system-solution-avm_nc7].

Οι τρέχουσες σειρές προϊόντων μας καλύπτουν κάμερες οχημάτων για διαφορετικές εφαρμογές: συμπεριλαμβανομένων κάμερας οπισθοπορείας, κάμερας εμπρόσθιας όψης, κάμερας πλευρικής όψης και περιμετρικής όψης, καμερών ταμπλό, συστημάτων παρακολούθησης περιμετρικής όψης, προϊόντων ADAS, CMS (Σύστημα Οθόνης Κάμερας), OMS (Σύστημα Παρακολούθησης Καθίσματος) , DMS (Σύστημα Παρακολούθησης Οδηγού), και άλλα. Παρακαλώ στείλτε email: sales2@candidelectronics.com για περισσότερες λεπτομέρειες.
